電力デマンド

電力デマンド

Modbus RTU対応の電力量計を用いた電力デマンド監視システムを提供します。リアルタイムの電力デマンド状況はもちろん、予測デマンドや末端の各設備における稼働状況までダッシュボードでわかりやすく可視化することができます。

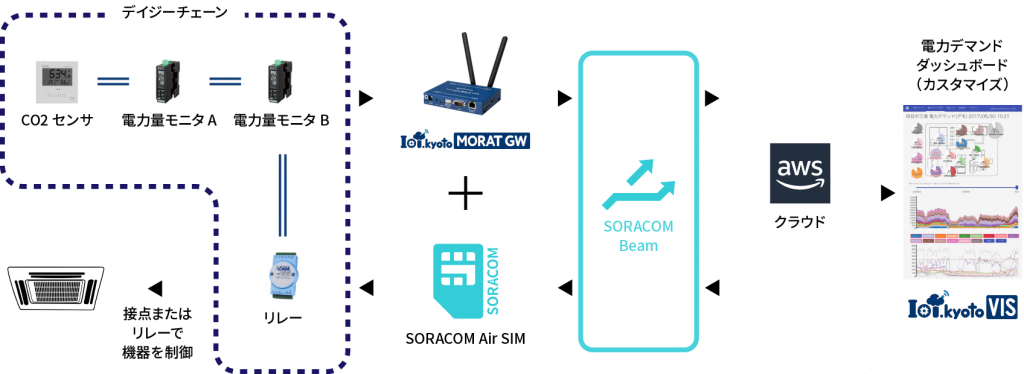

システム構成例

ダッシュボード画面

ダッシュボード画面として無料のIoT.kyoto VISと有料の電力デマンドダッシュボード画面がお選びいただけます。

IoT.kyoto VIS

IoT.kyoto VISでは電力量計の計測値を折れ線グラフで表示する画面を無料でご提供します(30分デマンドや予測デマンドのような計算処理が必要なグラフは表示できません)。詳しくはIoT.kyoto VISの製品情報ページをご覧ください。

　電力デマンドダッシュボード画面

電力デマンドダッシュボード画面は「電力デマンド（現在／過去）」、「３０分デマンド(平均法による予測)」の２つをご用意しています。要件を伺っての個別開発も可能です。

電力デマンドダッシュボード画面プラン表

ご要望に合わせてオプション機能もございます。標準機能とオプション機能の一覧を記載します。

Q:推奨の電力量計はありますか？また、設置は可能ですか？

A: オムロンKMシリーズを推奨しています。設置はお客様にてご手配ください(電源系統との接続には電気工事士等の資格が必要です)。

Q:盤の製作は可能ですか？

A: 可能です。ただし、電源系統との接続工事はお客様にてご手配ください。

お客様施工例(MORAT GWとオムロンKM-N1)

Q: 電力会社の電力メーターとの接続は可能ですか？

A: 電力会社が設置するスマートメーターがパルス信号出力に対応していれば接続可能です。詳細は電力会社にお問い合わせください。

Q: 電源系統は最大何回路まで接続できますか？どのような回路種別に対応していますか？

A: オムロンKM-N1の場合、99回路まで接続可能で、単相2線／3線および三相3線100～240Vに対応しています。

Q: 末端設備の稼働状況はどのような仕組みで知ることができますか？

A: 末端設備の電源を集約している分電盤に無線CT Nodeを接続することで、回路の電流値が計測できますので、大まかな稼働状況を把握することができます。無線CT Nodeは無電源のデバイスであり、CTクランプを電源線に挟むだけですので手軽にお使いいただけます。

Q: 電力モニタ以外のセンサー／アクチュエーターとの併用は可能ですか？

A: 可能です。「電力デマンド値が既定値を超えたら接点／リレーをONにする」といった制御もできます。

中規模
2023年9月21日

複数地点に設置した風向風速計のデータを集約、パトランプを活用したアラート発報により、安全性の向上を実現

櫻島埠頭様は港湾荷役事業で利用する大型海上クレーン上には風向風速計が設置され、得られた風向・風速データをもとに、作業の中断や中止を判断されています。この判断が遅れてしまうと重大な事故に繋がる可能性があります。そのため、迅速かつ正確に判断を行い、より強固な安全性を確保するべく、大型海上クレーン上、及び本社変電所棟の観測地点に設置した風向風速計のデータをリアルタイムに遠隔で管理するシステムを開発いたしました。

プラント設備
大規模
2022年6月20日

MORAT GWでプラントに設置する実験設備を遠隔監視する

三菱ケミカル株式会社様のプラント実験設備における各種センシング及び緊急停止を目的として、MORAT GWを導入いただきました。設備の稼働状況を監視するために温度や圧力など様々なアナログセンサーが設置されており、MORAT GWを通してクラウドに計測データを収集し、遠隔監視を行います。 また、SIMが内蔵されたボタンデバイスを押すだけでどこからでも設備を緊急停止させることができます。
