MORAT GW

Modbus RTU/アナログ信号対応機器でセンシング&コントロール

MORAT GW(モラット ゲートウェイ)はIoT.kyotoのオリジナル製品であり、市販のModbusRTU/アナログ信号対応センサーやリレー等のアクチュエーターをMORAT GWに接続し、一定のインターバルでセンサーデータをクラウドに送信し、またクラウドからの指示でアクチュエーターを制御します。MORAT GW本体は、Modbus RTUプロトコルをクラウド側に適したRESTful API(Web技術を用いてクラウド側とデータをやり取りするインターフェイス)に変換することに専念し、データ収集や解析、アクチュエーターの制御などは全てクラウド側で行うので、AIを活用したフィードバック制御なども可能です。
レトロフィットに最適で、PLCの導入に比べ手軽に設備のスマート化を実現できます。

参考:【新製品】クラウドネイティブなセンシングコントロールGW「MORAT GW」の販売を開始いたします

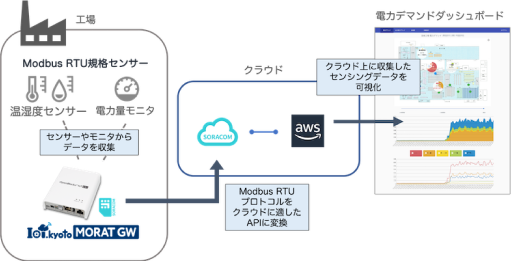

アーキテクチャ

デモ紹介動画

サービスの特徴

センシング&コントロール
シンプルで堅牢なシリアル通信プロトコルである Modbus RTU規格でデータをやり取りすることで、安定したセンシング&コントロール環境を実現
様々な通信規格のセンサー&アクチュエーターに対応
・Modbus RTU(R/W)
・アナログ(電圧/電流)入出力
・接点(DI/DO)/パルス入力
・リレー出力
参照:検証済みModbus機器一覧
無線接続対応可
無線AP/Nodeを追加することで、Modbus RTUの信号線であるRS-485を無線化することができます。Sub-GHz帯の電波を使用しますのでノイズの多い工場内でも安定した通信が可能です

FAQ

Q:動作環境条件は?

A:温度:-20℃~+60℃/湿度:10%~90%RH(結露なきこと)です。

Q:屋外設置は可能ですか?

A:結露防止のファンを設置した防水ボックスに格納してください。

Q:盤の製作は可能ですか?

A:可能です。お問い合わせください。


盤製作例

Q:電源仕様は?

A:DC9V~DC36V/AC100V(ACアダプタ)です。

Q:対応するネットワークは?

A:SORACOM Air SIM専用です。LTE電波(docomo/au)が届くところであれば利用可能です。

Q:対応するクラウドは?

A:SORACOMおよびAWSです。「お手軽センシング」プランではSORACOMのサービスのみでデータ蓄積及び可視化に対応します。

Q:AWS/SORACOM環境は提供してもらえますか?

A:保守サービスを締結いただくことで当社にて契約や支払いを代行します。

Q:データはインターネットを通りますか?

A:MORAT GWからAWSまでの経路はインターネットを通りません。IoT.kyoto VISやその他BIツールなど、ダッシュボード画面閲覧時は暗号化されたデータがインターネットを通ります。画面も含め閉域で構成したい場合はお問い合わせください。

Q:海外対応は可能ですか?

A:可能です。対応国などの詳細はお問い合わせください。

Q:ダッシュボード画面を作成することはできますか?

A:無料でIoT.kyoto VISをお使いいただけます。その他にAmazon QuickSightやSORACOM Lagoonなどを利用してお客様自身でダッシュボードを作成することも可能です(弊社で作成を承ることも可能です)。また、スマホ/PC両対応のお客様専用Webアプリケーションを個別開発することもできます。

Q:蓄積したデータをCSV形式でダウンロードすることはできますか?

A: IoT.kyoto VISにCSVダウンロード機能があります。

Q: 金属製の盤に格納しても問題ないですか?

A: LTE電波が受信できなくなってしまいますので、外部アンテナ(別売)をご利用ください。

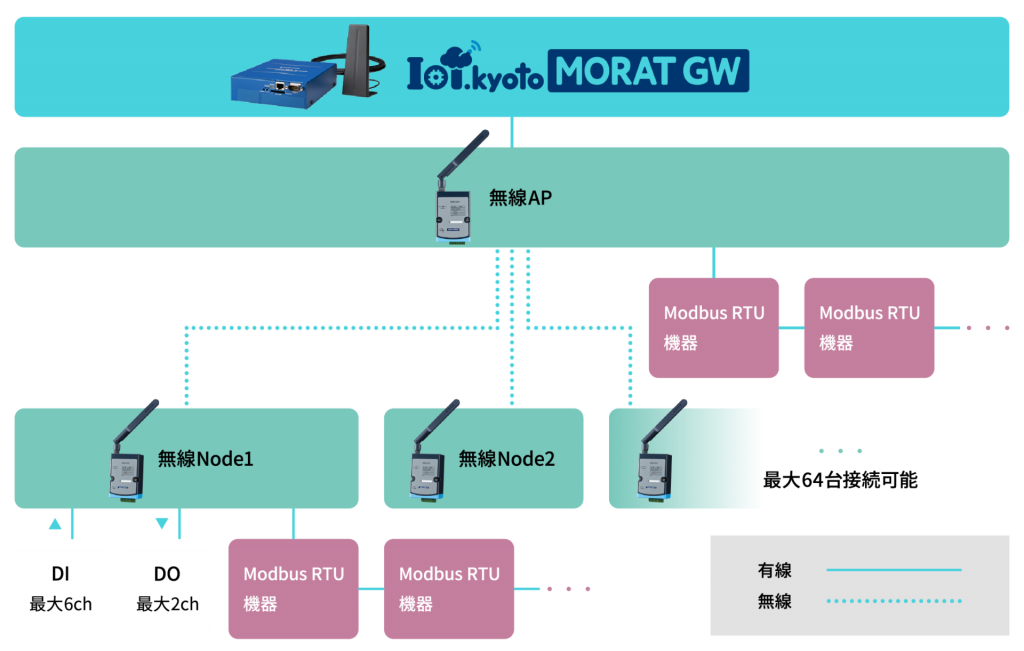

接続例

MORAT GWとセンサー/アクチュエーターノード(Modbus RTUスレーブ)の接続には2線式RS-485を使用します。また、アナログ等、Modbus RTU以外の通信規格の場合は「I/Oモジュール」を介してModbus RTUに変換します。
RS-485配線は無線AP/Nodeを追加することで無線化することができます。無線APは電源(DC24V)が必要ですが、無線Nodeでは電池駆動も可能です(DC24Vとの選択)。
図中のWISE-2210は無電源の無線Nodeで、電流を計測するCTクランプまたはアナログ電流(4-20mA)対応のセンサーを接続することができます。

参考記事:MORAT GWが設備の消費電流を計測できる、電源不要の「無線CTノード」に対応しました

システム構成例

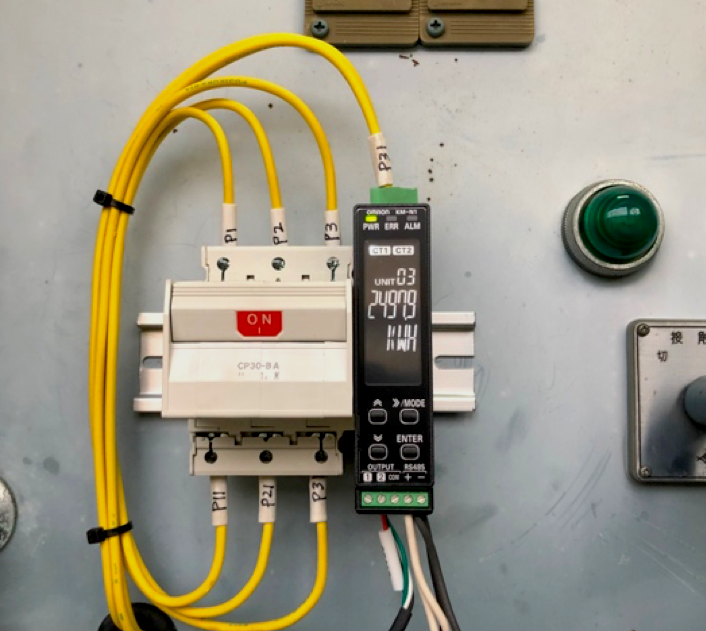

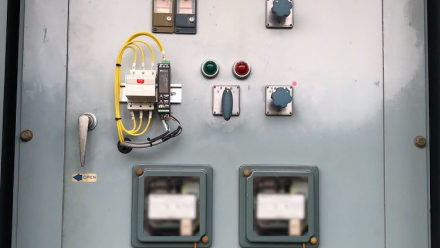

事例紹介

価格表

パッケージ内容 30万円(税抜)〜
クラウド環境構築
¥120,000
MORAT GW
¥180,000

※有線接続5台分、無線接続2台分のModbus機器設定費用を含みます

IoT.kyoto VIS (可視化Webアプリ)
無料
Modbus機器調査費用
¥30,000〜

※当社検証済み機器以外を接続される場合のみ

電力デマンドダッシュボード
¥300,000
アクチュエートロジック
別途お見積もり
現地設定費用
¥50,000

※交通費別途、訪問1回

保守サービス(任意)
¥10,000〜/月

※SORACOM料金/AWS料金/AWS運用(障害発生時の復旧)

無線AP
¥41,000

※最大64台の無線ノードを接続可能。

無線CTノード(CT 3個/台)
¥23,000
CTクランプ(60/100/200/300A)
¥2,000〜
無線Node
¥34,000

※内蔵ののDI/パルス最大6ch、DO最大2chの設定費用を含みます

Modbus機器追加費用
有線接続 ¥5,000/台
無線接続 ¥10,000/台

※初回設置時、有線接続6台目以降、無線接続3台目以降

設置後のModbus機器追加費用
¥40,000

※2台目以降は有線接続¥5,000/台、無線接続¥10,000/台追加

MORAT GW
¥180,000

※有線接続5台分、無線接続2台分のModbus機器設定費用を含みます

Modbus機器追加費用
有線接続 ¥5,000/台
無線接続 ¥10,000/台

※初回設置時、有線接続6台目以降、無線接続3台目以降

設置後のModbus機器追加費用
¥40,000

※2台目以降は有線接続¥5,000/台、無線接続¥10,000/台追加

Modbus機器調査費用
¥30,000~

※当社検証済み機器以外を接続される場合のみ

クラウド環境構築
¥120,000
IoT.kyoto VIS (可視化Webアプリ)
無料
現地設定費用
¥50,000

※交通費別途、訪問1回

保守サービス(任意)
¥10,000〜/月

※SORACOM料金/AWS料金/AWS運用(障害発生時の復旧)

無線AP
¥41,000

※最大64台の無線ノードを接続可能。

無線CTノード(CT 3個/台)
¥23,000
CTクランプ(60/100/200/300A)
¥2,000〜
無線Node
¥34,000

※内蔵のDI/パルス最大6ch、DO最大2chの設定費用を含みます

電力デマンドダッシュボード画面
¥300,000〜/画面
アクチュエートロジック
別途お見積もり

当社検証済みModbus機器

omron 小型電力量モニター
KM-N1-FLK
KM-N2-FLK
KM50-C

CHC CO2コントローラー NMA-VRC-IIM

アドバンテック RS-485 I/Oモジュール
ADAM-4017(AI(4-20mA/電圧))
ADAM-4018(AI(4-20mA/熱電対))
ADAM-4024(DI/AO(4-20mA/電圧))
ADAM-4055(DI/DO)
ADAM-4068(リレー出力)
ADAM-4150(DI/パルス入力/DO/パルス出力)

AUTONICS(オートニクス) 温/湿度センサ THDシリーズ
